اینورتر سینوسی 700 وات مدل STI700

نقش اینورتر در سیستم انرژی خورشیدی

اینورتر برق DC را به AC که برق شهر است تبدیل میکند. جهت اطلاع بیشتر در مورد ساز و کار اینورتر لطفا مقاله ” بررسی نحوه کار اینورتر در نیروگاه خورشیدی ” را مطالعه کنید.

اینورتر سری STI  تمام سینوسی است با فرکانس 50 هرتز تولید می‌کند. این سری از اینورتر نورینو در توان های 700 الی 1000 وات موجود است و ولتاژ 24 را به 220 ولت تبدیل می‌کند.

معرفی اینورترهای سینوسی سری STI برند نورینو

سری STI یک اینورتر تمام سینوسی است که ولتاژ 12 و 24 ولت DC را به 220 ولت AC تبدیل میکند. و دارای فرکانس 50 هرتز و طراحی تمام دیجیتال و هوشمند است. از ویژگی هایش میتوان به قابلیت اطمینان بالا، راندمان بالا ، حجم کم، محافظت فول، نصب و راه اندازی آسان اشاره کرد.

ویژگی‌های کیفی اینورتر سینوسی 700 وات STI برند نورینو

– فن آوری کامل اینورتر از نوع جداسازی (اتصال امن) خروجی بی صدا

– با فناوری پیشرفته SPWM خروجی موج تمام سینوسی دارد

– فن آوری کنترل حلقه جریان پویا برای اطمینان از عملکرد قابل اعتماد اینورتر

– دامنه گسترده برای ورودی ولتاژ DC

– طراحی بی نقص EMC

– اعواج هارمونیک خروجی پایین （THD≤3%）

– شاخص های LED برای دامنه ولتاژ ورودی ، دامنه توان بار ، خروجی عادی و وضعیت خرابی

– کار مداوم به قدرت کامل

– دامنه دمای کاری گسترده

– حالت اختیاری صرفه جویی در انرژی

-حفاظت الکتریکی شامل

1- اتصال کوتاه خروجی ( Output Short Circuit Protection )

2- حفاظت در برابر اضافه بار ( Overload Protection )

3- حفاظت در برابر ولتاژ ورودی پایین ( Input Low Voltage Protection )

4- حفاظت در برابر ولتاژ ورودی بالا ( Input Over Voltage Protection )

5- قطب معکوس ورودی

6- حفاظت در برابر گرمای زیاد ( Overheating Protection )

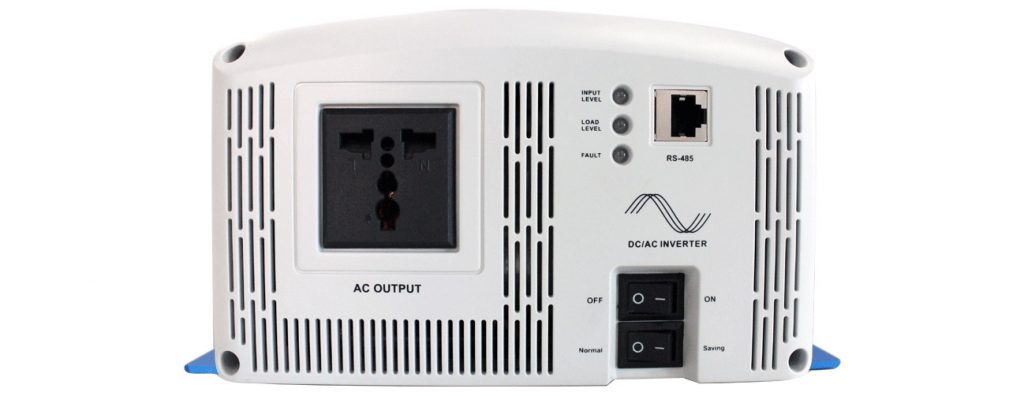

در تصویر اول نمای خروجی اینورتر را مشاهده میکنید. همانطور که مشخص است ارتباط با اینورتر از طریق شاخص های LED و دکمه های روی دستگاه برقرار میشود.

اینورتر سینوسی سری STI دارای شاخص های LED برای دامنه ولتاژ ورودی ، دامنه توان بار ، خروجی عادی و وضعیت خرابی که جهت استفاده بهتر حتما از دفترچه راهنما استفاده کنید.

دو دکمه وجود دارد که یکی برای روشن/خاموش کردن اینورتر و دیگری برای فعال کردن حالت ذخیره انرژی میباشد. پورت RS485 نیز برای اتصال این اینورتر بی نظیر به کامپیوتر قابل استفاده است. در قسمت پشت اینورتر ترمینال ورودی باتری و فن وجود دارد.

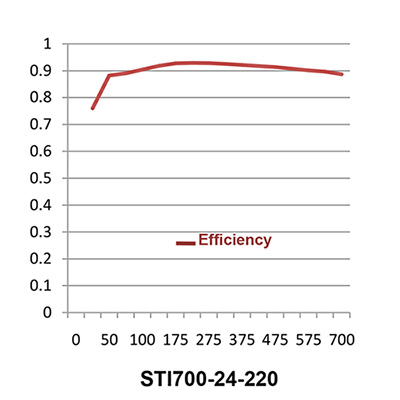

در تصویر دیگر نمودار راندمان بر توان را مشاهده میکنید. دیتای عمودی مربوط به راندمان و افقی مربوط به توان است. به نظر میرسد که برای مصارف 100 الی 500 وات راندمان 90درصد به بالا خواهید داشت و در حدود مصرف 200 وات بیشترین راندمان را دارید.

پرسش و پاسخ در مورد اینورتر سینوسی 700 وات سری STI برند نورینو

-ولتاژ ورودی اینورتر چقدر است ؟

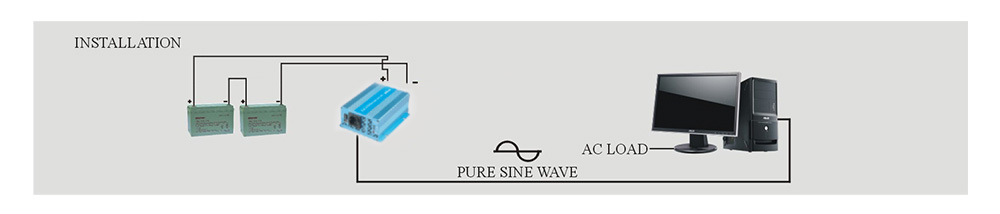

ولتاژ ورودی اینورتر تمام سینوسی 700 وات مدل STI700-24 برابر ، 24 ولت است. یعنی دو باتری باید بصورت سری به ورودی متصل شوند و اگر نیاز به باتری‌های بیشتری بود باتری ابتدا بصورت دو به دو سری می‌شوند و بعد از آن این دوتایی‌ها‌ با هم سری می‌شوند. البته اینورتر، ولتاژ در رنج 21 ولت تا 32 ولت را می‌پذیرد.

-خروجی اینورتر تکفاز است یا سه‌فاز ؟
خروجی اینورتر تکفاز است.

-ولتاژ خروجی اینورتر چقدر است ؟
ولتاژ خروجی 220 ولت با فرکانس 50 هرتز است. نکته‌ای که باید به آن توجه کنید بدلیل بالا بودن سطح ولتاژ خروجی حتما باید در کابل‌کشی آن تا مصرف کننده دقت بعمل آید تا خطر برق‌گرفتگی وجود نداشته باشد .

-فرق اینورتر شبه سینوسی و تمام سینوسی چیست ؟ این اینورتر از کدام نوع است ؟
خروجی اینورتر می‌تواند یک موج مربعی متناوب یا یک موج سینوسی خالص باشد . معیار شبیه بودن خروجی به موج سینوسی THD است که هرچه کمتر باشد یعنی موج خروجی به سینوسی کامل نزدیکتر است . اینورتر تمام سینوسی ( سینوسی خالص Pure Sine Wave ) باید THD کمتر از 3 تا 5 درصد داشته باشد. این نوع اینورتر برای کاربردهای حساس به کیفیت موج مثل موتورها کاربرد دارد. THD اینورتر سینوسی سری STI کمتر است 3% است.

-این اینورتر قابلیت تحمل چه جریان راه‌اندازی را دارد ؟ ( توان راه‌اندازی آن چقدر است ؟)
اینورتر 700 وات سری STI قابلیت تحمل جریان راه‌اندازی و توان راه‌اندازی 2240VA را دارد.

خلاصه و نتیجه گیری

با فناوری پیشرفته SPWM خروجی موج تمام سینوسی دارد و در کارهای مداوم با قدرت کامل میتوانید از این اینورتر بهره گیری کنید.
