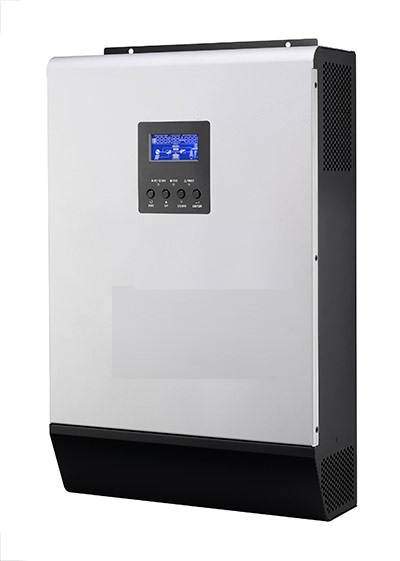

اینورتر شارژر 4KVA و 48V سری PWM تمام سینوسی مدل Axpert KS 4K برند Voltronic
- کد محصول : 32400
- تعداد موجود : 100
- دسته بندی : اینورتر شارژر (سانورتر )
- توان مستمر اینورتر : 3200W
- بیشینه جریان کنترلر: 50A
- اینورتر سینوسی و کنترلر PWM
- ولتاژ مدار باز : 105V
- دارای نمایشگر دیجیتال
- دارای پورت COM
- سنسور دما
| وزن | 9800 g |
| ابعاد | 468 × 295 × 120 mm |
| تکنولوژی | MPPT |
| شرکت سازنده | Voltronic Power |
| مدل | Axpert KS 4K |
| توان خروجی مستمر | 3200W |
| پورت USB | بدون USB |
| توان لحظه ای | 6400W |
| سری | Axpert MKS |
| ولتاژ خروجی | 230V AC |
| فرکانس | 50/60Hz |
| موج خروجی | تمام سینوسی |
| ولتاژ نامی سیستم | 48V |
| بیشینه جریان ورودی از پنل | 50 آمپر |
| بیشینه ولتاژ مدار باز ورودی از پنل | 105ولت |
| نوع نمایشگر | نمایشگر دیجیتال دارد |
| سنسور دما | دارد |
| پورت COM | دارد |
اینورتر شارژر 4KVA برند Voltronic مدل Axpert KS 4K مناسب کدام پنل خورشیدی است؟
معرفی اجمالی اینورتر شارژر 4KVA برند Voltronic مدل Axpert KS 4K
این وسیله همزمان کار اینورتر و شارژ کنترلر را انجام می‌دهد و همچنین قابلیت شارژ کردن باتری ها از طریق برق شهر را نیز دارد. محدودیت های هر قسمت به شرح زیر است.
شارژ کنترلر موجود در اینورتر شارژر:
بیشینه جریان ورودی پنل خورشیدی: 50 آمپر
مقدار ولتاژ قابل قبول برای شارژ باتری : 48 ولت
مقدار ولتاژ مدار باز پنل خورشیدی: 105 ولت
اینورتر موجود در اینورتر شارژر:
توان دائم خروجی: 3200 وات
توان سرج : 6400 وات
شارژر برق شهر:
جریان شارژ باتری ها: 60 آمپر
این وسیله همچنین می‌تواند از طریق برق شهری باتری ها را شارژ کند. می‌توانید تنظیم کنید که منبع اصلی برق شهر باشد و هر زمان برق قطع شد از طریق پنل خورشیدی عملیات شارژ را انجام دهد.
پورت سنسور دمای باتری برای جلوگیری از کارکرد باتری در دمای بالا

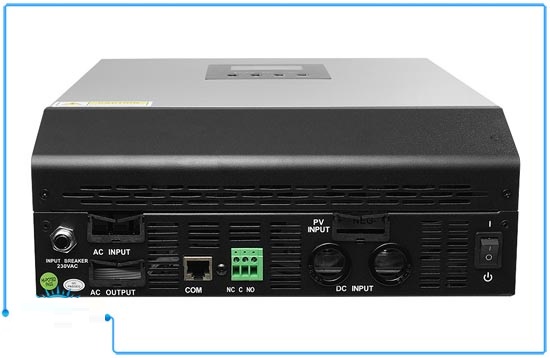

پورت COM برای افزودن سیستم مانیتورینگ به کنترلر و دسترسی آسان

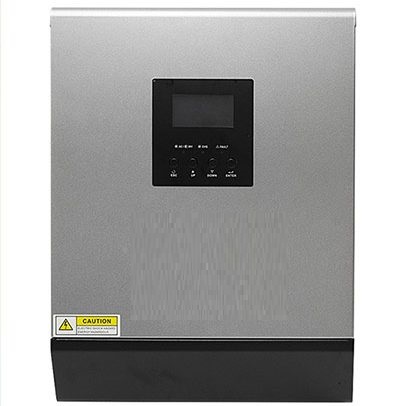

نمایشگر LCD و دکمه برای ارتباط آسان کاربر

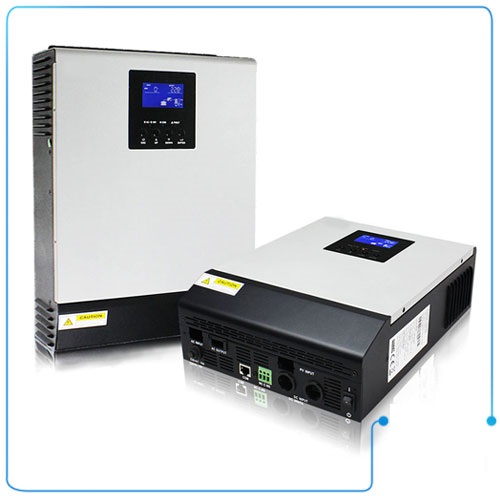

معرفی کامل سانورتر 4KVA برند Voltronic مدل Axpert KS 4K
شارژ کنترلر موجود در این سانورتر (اینورتر شارژر) تکنولوژی PWM است.
همچنین اینورتر بکار رفته در این سانورتر تمام سینوسی است. از مزیت های این اینورتر شارژر میتوان به اتصال به شبکه برق سراسری اشاره کرد که در مواردی که پنل به علت بارندگی و یا ابری بودن هوا تولید ندارد بسیار کاربردی است.

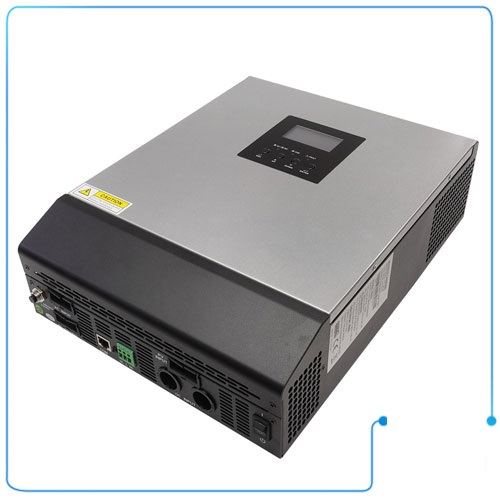

ابعاد سانورتر 4KVA مدل Axpert KS 4K برابر با 468 – 295 – 120 میلیمتر است و 9.8 کیلوگرم وزن دارد.
ویژگی های کیفی سانورتر 4KVA برند Voltronic مدل Axpert KS 4K
– تکنولوژی PWM
– اینورتر تمام سینوسی
– امکان شارژ از طریق برق شهر
– امکان اتصال 6 دستگاه به یکدیگر (برای مدل 4 و 5 کاوا)
– تابع استارت آسان
– دارای ریموت کنترلر به صورت آپشنال
– نمایشگر LCD
– پورت COM
– پورت سنسور دمای باتری
– سرعت انتقال بالا (کمتر از 20ms )
– گستره دمایی عملکرد بین 0 تا 50 درجه سانتی گراد
– توان سرج اینورتر دوبرابری
– راندمان 93 درصدی
حفاظت های الکترونیکی اینورتر شارژر 4KVA برند Voltronic مدل Axpert KS 4K
حفاظت الکترونیکی شامل
مجموعه‌ای کامل از حفاظت‌ها در این سیستم مورد استفاده قرار گرفته است ، برای آرایه رله جریان زیاد، اتصال کوتاه و پولاریته معکوس، برای بار اضافه بار و اتصال کوتاه، برای باتری شارژ و دشارژ بیش از حد و پولاریته معکوس:
- PV short circuit protection
- PV reverse polarity protection
- Battery over voltage protection
- Battery over discharge protection
- Battery reverse polarity protection
- Load short circuit protection
- Load overload protection
- Overheating protection
- PV over current alarm protection
- Battery overcharge protection
- و…
ویژگی‌های کمی اینورتر شارژر 4KVA برند Voltronic مدل Axpert KS 4K
| Axpert KS 4K |
Type |
| 48 VDC | Nominal Voltage System |
| Inverter output | |
| 3200 W | Continuous output power |
| 6400 W | Max. surge power |
| 230VAC(-+5%) | Output voltage range |
| 50/60 Hz | Output frequency |
| Single phase | Output mode |
| Pure Sine Wave | Output wave |
| 93 % | Max.efficiency |
| 10～20ms（resistive load） | Transfer time |
| Utility input | |
| 60 A | Max. Utility charge current |
| Solar Charging | |
| 105VDC | Max PV open circuit Voltage |
| – | Max.PV input Power |
| 50 A | Max.PV charging current |
| 54 V | Float voltage |
| 468 × 295 × 120 mm | Dimension（LxWxH） |
| 9.8 kg | Net Weight |
نحوه اتصال سانورتر در سیستم خورشیدی
اتصال به سیستم
1- ابتدا باید باتری به سانورتر متصل شود .
2-بعد از آن پنل خورشیدی متصل میشود .
3-در آخر بار مصرفی می تواند وصل شود.
خروج از سیستم
1-ابتدا بارها از سانورتر قطع می‌شوند.
2-بعد از آن پنل خورشیدی قطع میشود.
3-در انتها باتری از مدار خارج می شود .
برای راه اندازی لازم است که به این ترتیب توجه شود در غیر اینصورت سانورتر ممکن است از کار بیفتد.
جمع بندی
اینورتر شارژر 4KVA برند Voltronic مدل Axpert KS 4K دارای تکنولوژی PWM و اینورتر تمام سینوسی است. این سانورتر در واقع یک پیشنهاد معمولی در اینورتر شارژر ها به حساب می آید.
از مزیت های این دستگاه میتوان به اتصال آن به برق شهر و یا ژنراتور اشاره کرد. به طور مثال هرگاه هوا ابری و یا برفی باشد و ولتاژ پنل از یک حدی پایین تر بیاید، دستگاه خودکار به برق شهر و یا ژنراتور متصل میشود و باتری ها را شارژ میکند.
